GSDE轻型冲击震源
国勘数字地球Percussion系列轻型冲击震源是专用于地下0-500米结构探测的震源产品。通过 先进的控制电路与结构设计,用低功耗电机驱动大级别重锤的快速提升和循环锤击。
产品低功耗性能出众,千炮能耗约1.5度电,具有良好的持续工作能力。牵引索采用钢丝绳,更换快捷,维护成本低。该系列采用便携、轻量化2轮或4轮的移动式框架设计,满足山地、城市、矿山等多任务场景的主动源探测。
便携式锤击震源
Percussion 2W20
锤重20kg,可定制增重
整体轻松装入车辆后备箱
加速弹簹,提高锤击能量
轻量化设计，1人可搬运
操作简易，1人可施工
兼容24V蓄电池和锂电池
外挂可拆卸双轮，城市可拉,山地可抬
高能效比,避免频繁换电池

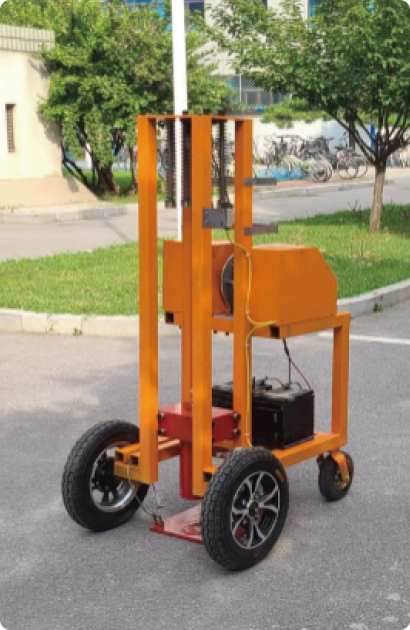

轻型锤击震源
Percussion 4W50
锤重50kg,可定制增重
绿色节能,千炮能耗1.5度
重锤可快捷更换选配重量
提升高度0~1.5米
耗材易损件维护成本低,采购安装方便
4轮推车转向灵活，通过性强
载体轻量化，2-3人可轻松装卸搬运
遥控式全地形震源
Percussion HC200
锤重150~200kg
10kg标准配重片设计,实现锤重的快速调节

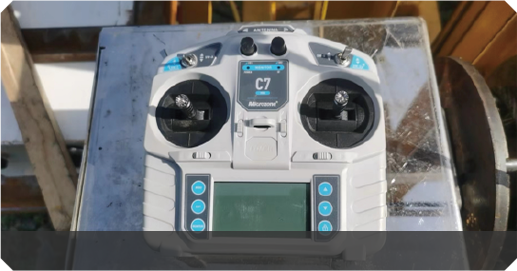

车辆遥控驾驶，操作安全
全地形底盘，爬坡角大于30度
低功耗大扭力系统,大幅增加震源的工作时长
低价耗材与快速维护,千炮耗材仅2条钢丝绳
二段式可拆卸轨道,便于运输
便携式锤击震源 Percussion 2W20
自动运行
循环锤击
国勘数字地球Percussion系列轻型冲击震
源操作面板简洁,使用简单,通过两个开关
即可控制冲击震源的自动运行，最大限度
地提高野外施工效率。
开机提升重锤，重锤离地后悬停，移动震源至炮点。
解锁悬停，重锤自动循环提升和下落锤击，激发达到规定
次数，悬停重锤并移动震源至下一个炮点。
次数，悬停重锤并移动震源至下一个炮点。
重复步骤二至完成全部采集施工。
应用场景
活动断层、断裂调查
城市地下空间探测
矿山地质分层、薄夹层探测
采空区调查
地铁隧道病害探测
不畏艰险，牢固可靠
能量强劲，深度达标，成功清晰

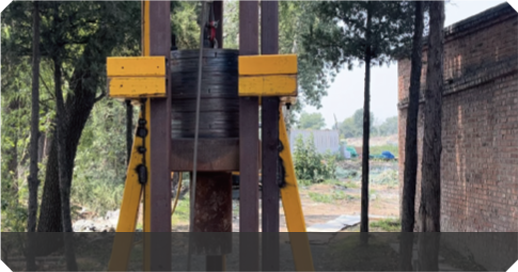

遥控式全地形震源 Percussion 4W50

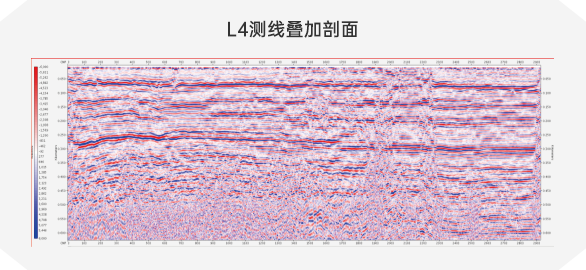

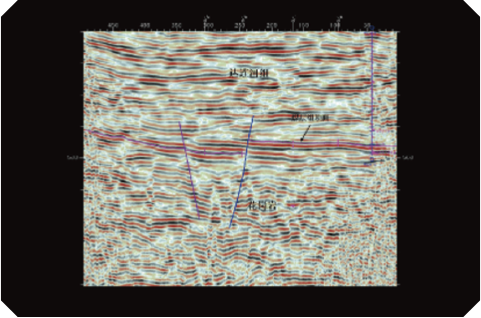

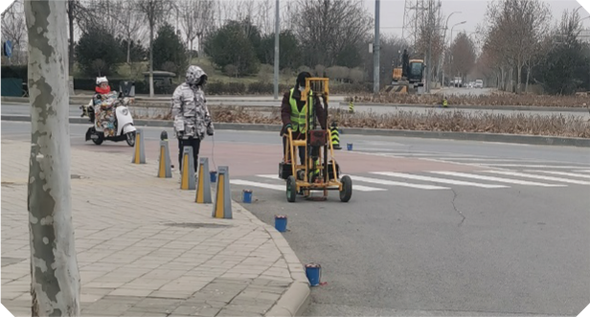

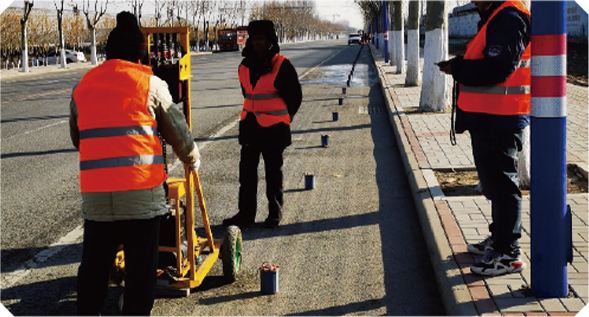

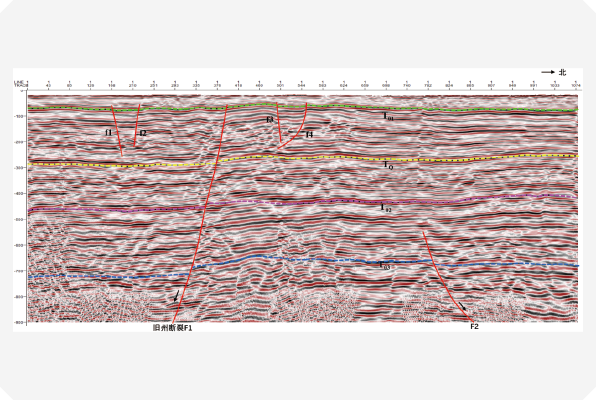

北京某区活动断层调查
4条测线,长度共计22.4千米,道间距3米,炮间距3米,记录长度2秒,覆盖次数不少于80次。

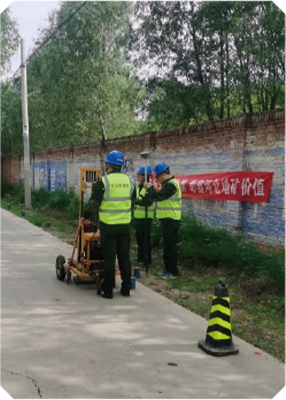

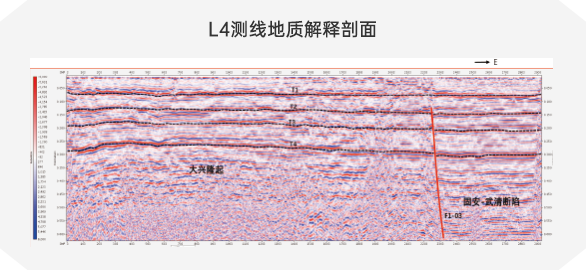

河北某区隐伏断裂调查
本项目主要针对目标300米以浅的隐伏活动断裂的位置、埋深、产状和空间展布情况,限定主断层面的位置和产状,研究确定断层上断点埋深。共部署2条浅层地震测线,长度15.72千米。采用的观测系统为1L40S120T方式,道间距3米,炮间距
3米,最大炮检距360米,最大覆盖次数120。

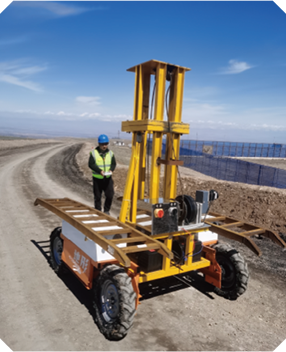

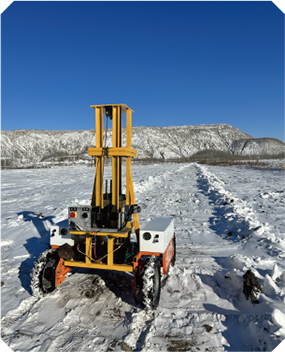

遥控式全地形震源 Percussion HC200
锤重150-200kg,可探测深度700米
整体高度2.2米,单炮15秒完成,速度可调节
车辆遥控驾驶,操作安全,简单
全地形底盘，爬坡角度大于30度
低功耗大扭力系统,千炮能耗约1.5度电
标准配重片(10kg),实现锤重的快速调节
钢丝绳(10mm)作为牵引绳,千炮仅耗费2条，且维护便捷
二段式可拆卸轨道，便于运输
4轮的移动式载体,轻量化设计,满足山地、城市、矿山等多任务场景的主动源探测。

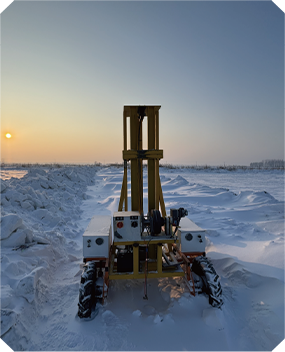

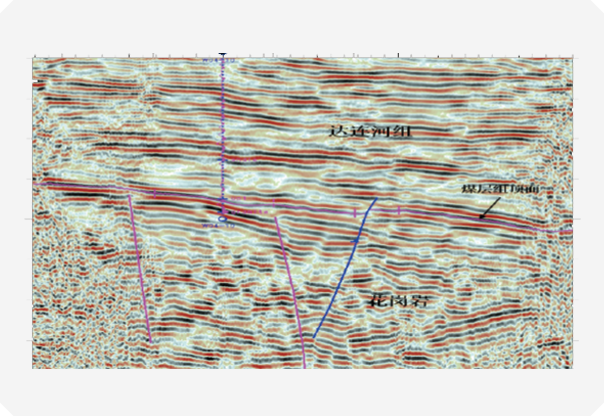

黑龙江省某县煤矿
勘探区南部为平原区和河流湿地区,北部为渣土堆积区。本次采集部署8条,共测线9.12千米,单点锤击3次,检波点距5米,炮点距5米。通过频谱分析可见,有效波的频带很宽(大约10-120Hz),反射波的能量主要集中在20-80Hz之间。探测深
度可达800米，主要目的层埋深500米。

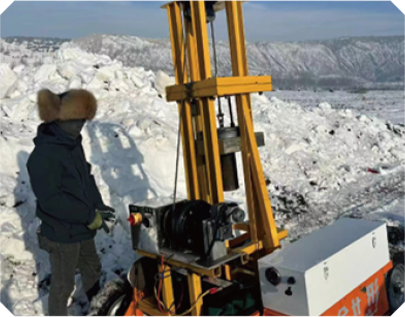

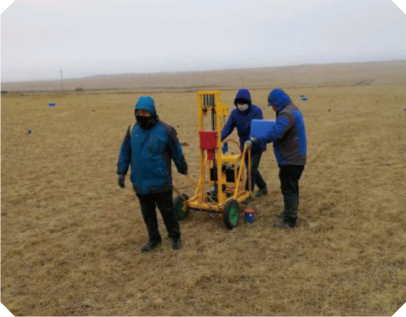

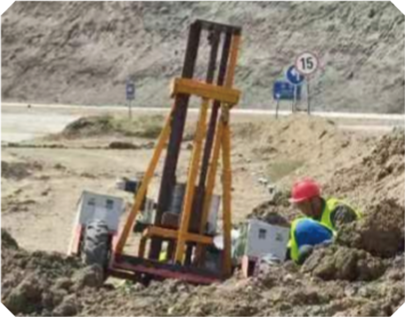

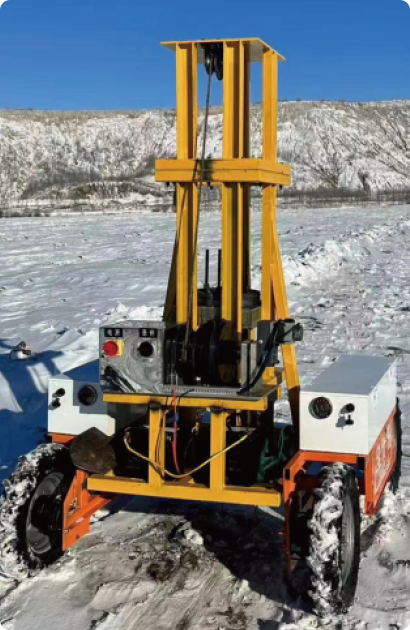

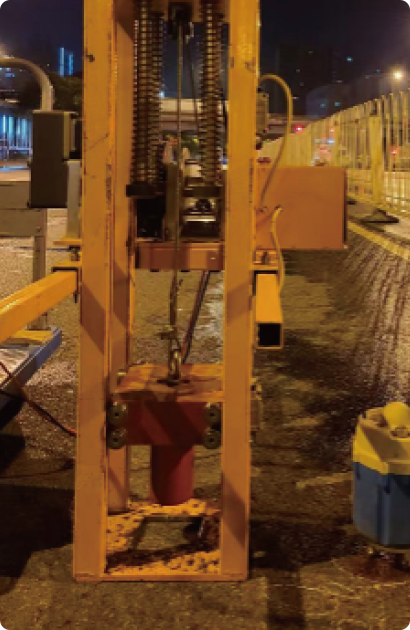

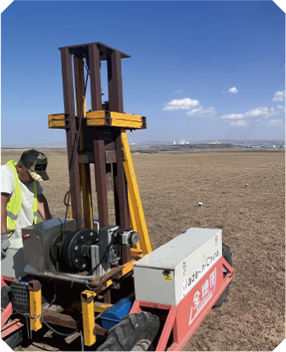

施工现场

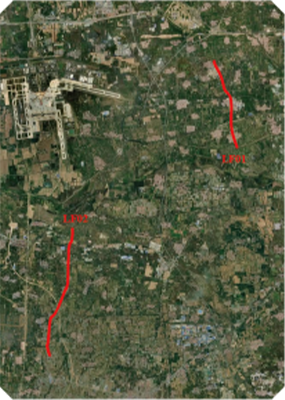

测线部署图

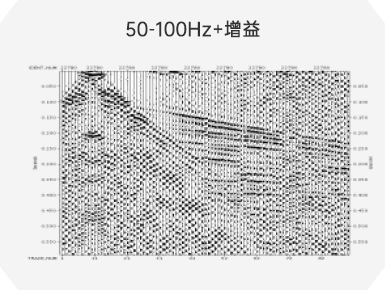

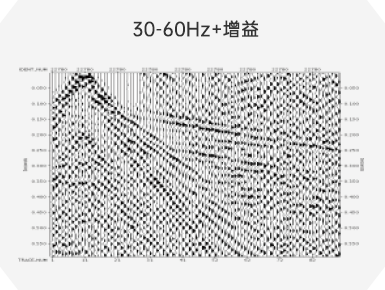

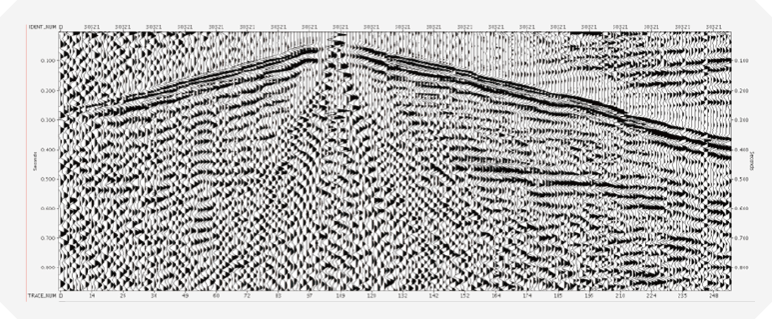

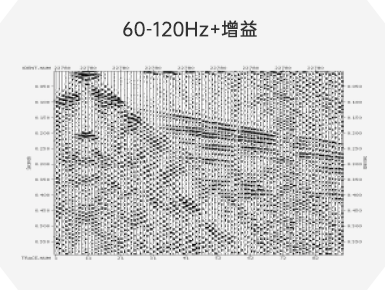

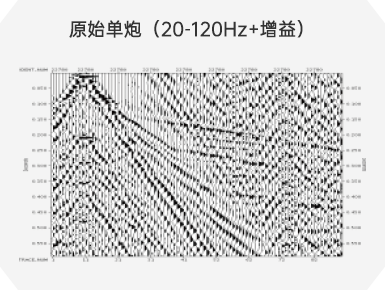

原始单炮(20-120Hz+增益)

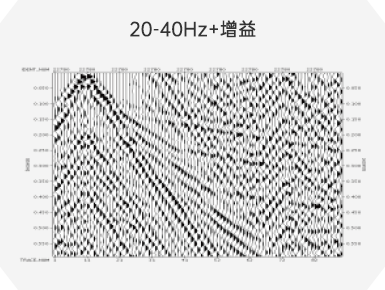

20-40Hz+增益
20-40Hz+增益
