案例简介

利用浅层地震物探方法，以海口江东新区某研究区为核心开展勘查工作， 查明陆域200 m以浅地质体结构，结合高密度电法和水文地质钻探工作对区域含水层结构进行解剖，为研究区内红树林湿地生态地质分区提供重要支撑， 为地下空间、资源、环境协同调查提供支撑。

测线部署

此次勘测工作以查清工作区内断裂展布特征为目标，测线布设以垂直断裂走向为原则。 主要实物工作量：浅层地震物探2.2km。开展浅层反射地震法和三分量频域成像两种方法的探测。其中，浅层反射地震共1101炮，炮间距2m， 每炮105道接收，道间距2m，中间放炮两边接收；三分量频域成像法点距5m，每点采集时长30min。

主要成果

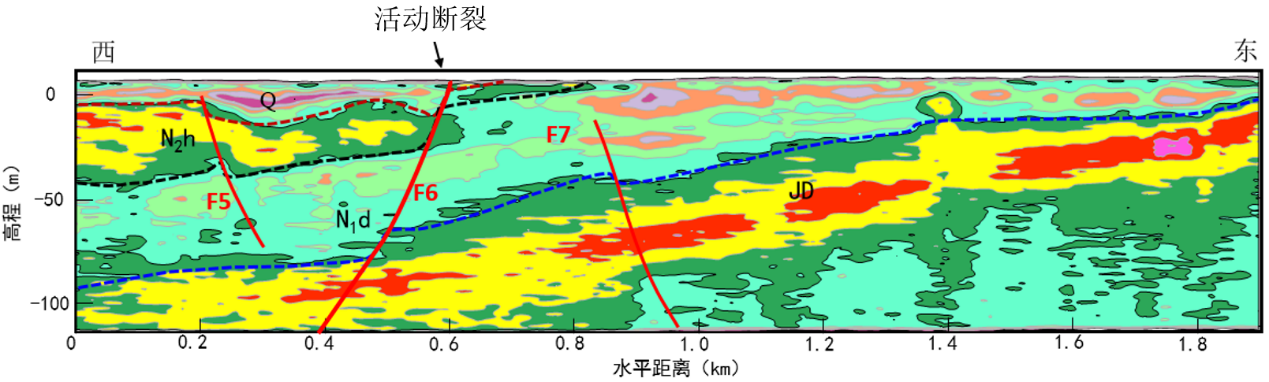

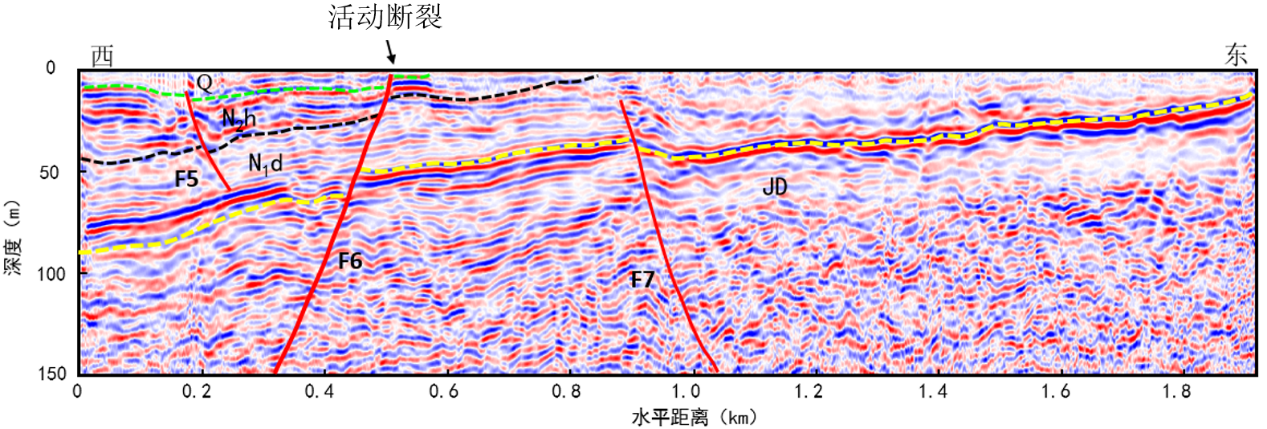

通过数据精细处理，获得了精细的成像结果，如图1a和图1b所示。综合已知的地质资料， 对成像结果进行了对比分析和解译，并建立了地质解译剖面，如图1c所示。

通过综合解译发现，断层F6为一条整体倾向SWW的大型正断层，下断点深入基岩深处， 上断点终止于第四系（Q）地层内部，深度十分接近地表，说明该断层在第四纪时期仍具有较强活动性，推断断层F6为本次探测工作所要刻画的活动断裂。 该断层视倾角随深度增大有变缓的趋势，浅部视倾角较大，深部视倾角较小，整体视倾角约为40°。断距随深度增大有变大的趋势， 基岩面处垂直断距约为15m，水平断距约为20m，另据频域成像剖面统计第四系底面处的垂直断距约为3m，水平断距约为7m。

通过对比发现，浅层反射地震法与三分量频域成像法的成像结果高度一致， 说明本次活动断裂调查的结果可靠性很高。

结论

地震探测是调查活动断裂的有效方法。采用浅层反射地震法和三分量频域成像法， 联合对活动断裂进行调查，可以获得准确的断层倾角、断距等要素，从而对活动断裂进行精细刻画。
