案例简介

在完成城市地下空间探测工作的基础上，采用数据库、GIS、三维地质模拟、三维可视化等技术手段， 研究统一地层框架约束下的三维地质结构模型快速构建方法，建立工作区三维地质结构模型及三维工程地质结构模型，实现城市地质信息的共享服务与三维透视， 为城市规划、建设、运行和管理的全过程提供科技支撑和决策服务。

以三亚某重点地区城市地下空间探测为例，阐述该区地下空间探测的主要成果剖面、三维快速建模成果展示。

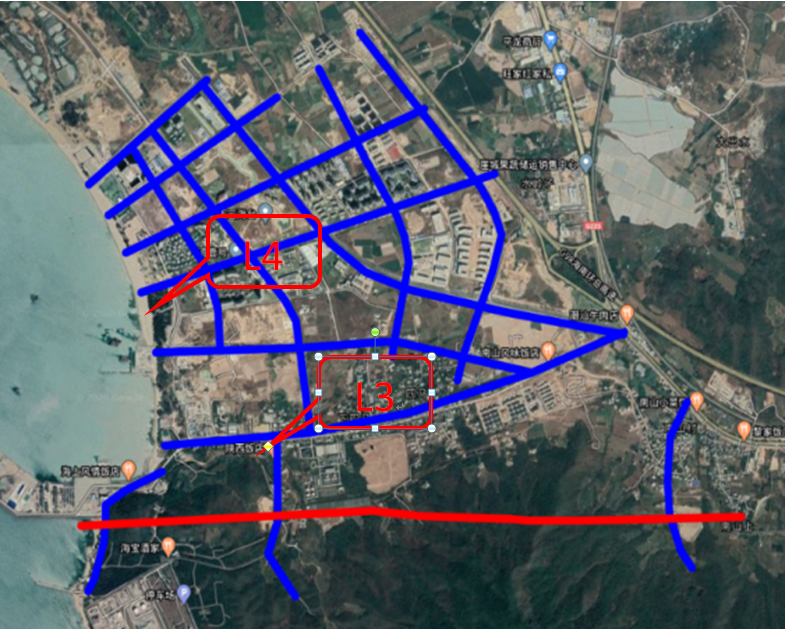

测线部署

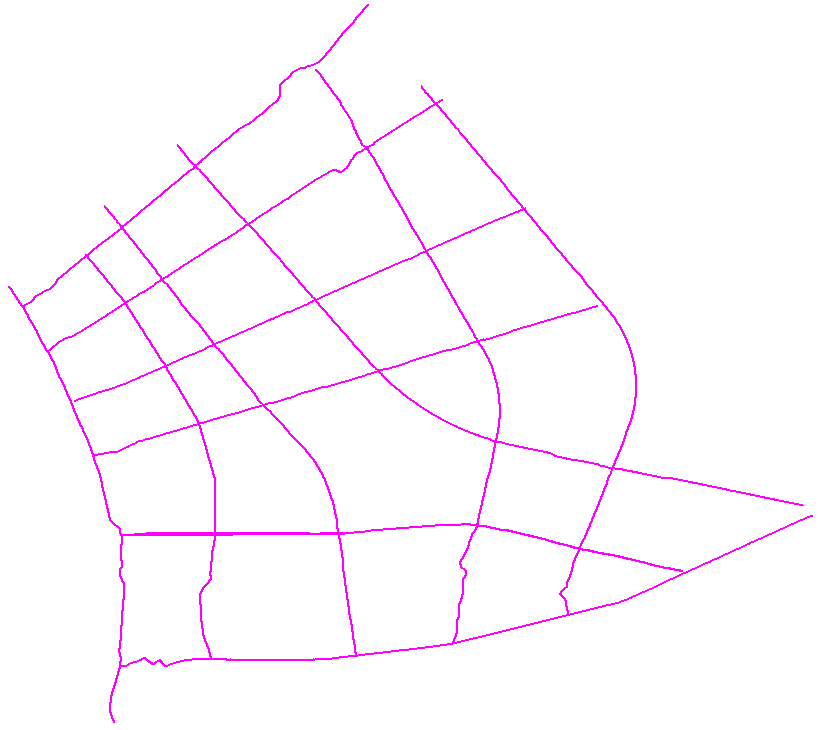

本区部署的综合物探测线主要沿着城市道路布设，共计部署三分量频域成像测线14条。 观测点距3m，连续观测时长20min。

研究成果

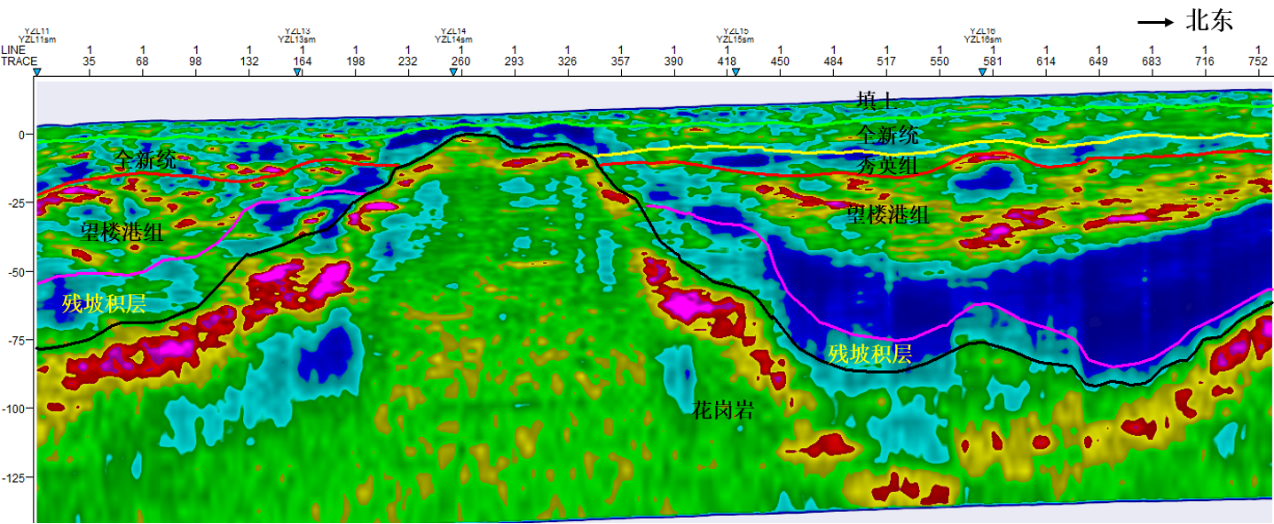

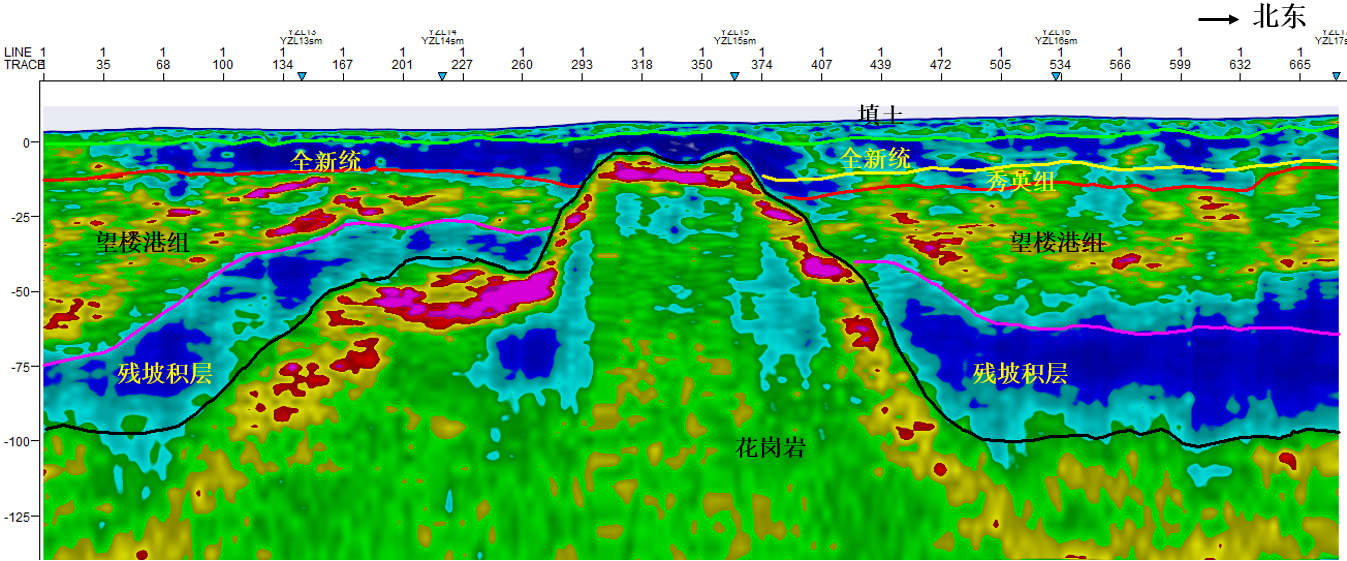

经过三分量共振数据处理，获得了各条测线的频域成像剖面，并结合钻孔资料，对成像剖面进行了标定和解释。 图2、图3分别为测线L3和L4的频域成像剖面和解释成果。

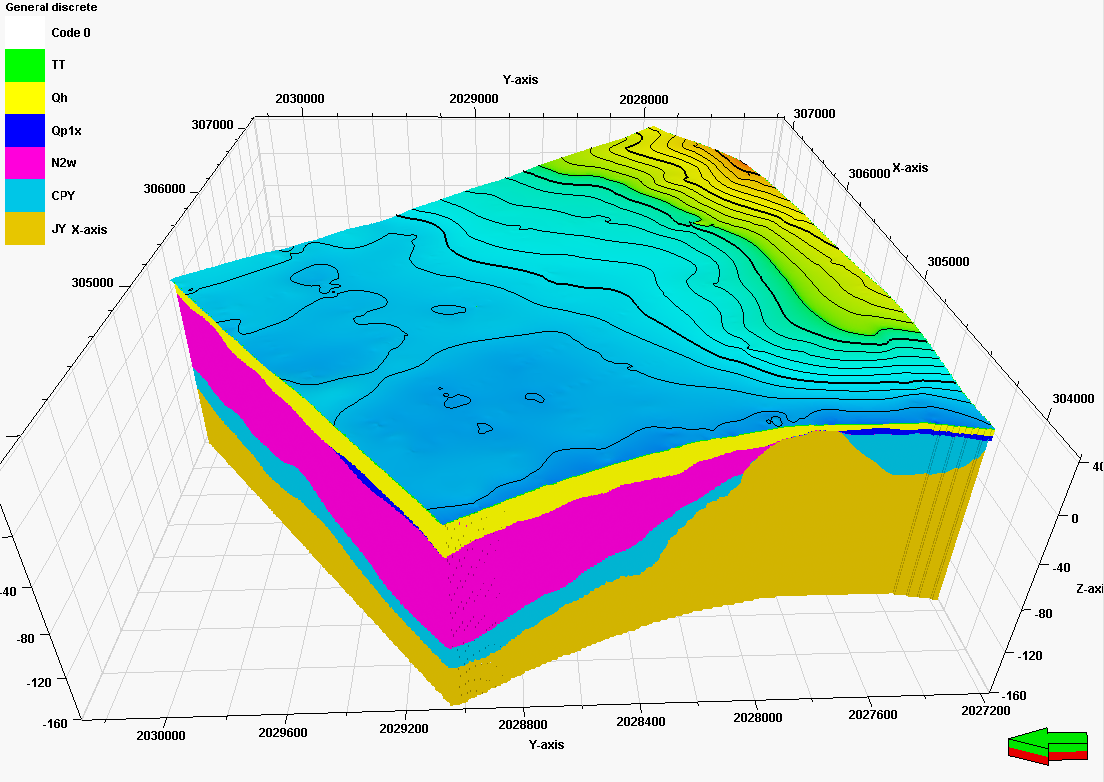

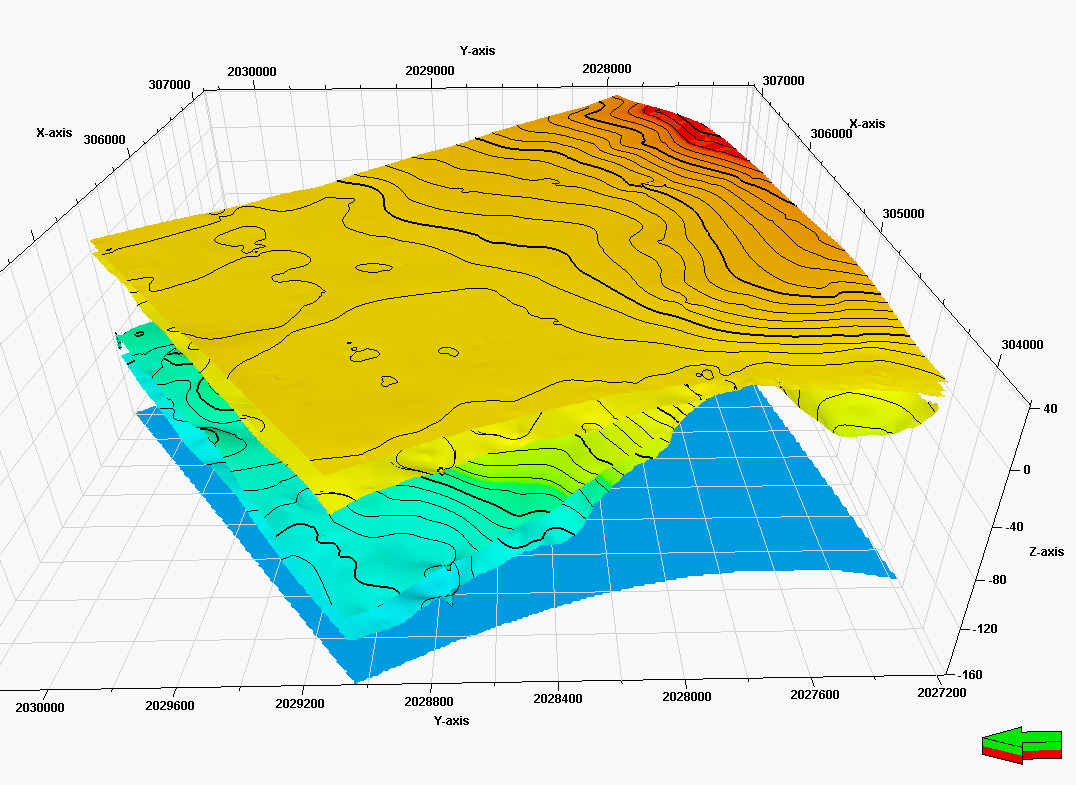

对研究区内所有测线进行精细的地层单元层位解释，获得了本区200m以浅的地层单元结构。 图4为研究区所有测线的频域成像处理剖面及解释成果的三维显示图。利用层位解释成果进行地层界面建模，获得了研究区三维地质界面模型（图5）， 进而获得了三维地质结构模型（图6）与三维工程地质结构模型（图7）。

结论

采用三分量频域成像方法，沿城市道路布设测线，经过数据处理和解释， 可以查明研究区内200m以浅的地层结构特征，并建立三维地质结构模型和三维工程地质结构模型，满足城市三维工程地质结构建模的需求。
